产品特性替代TMP112 | 品牌中科银河芯 |

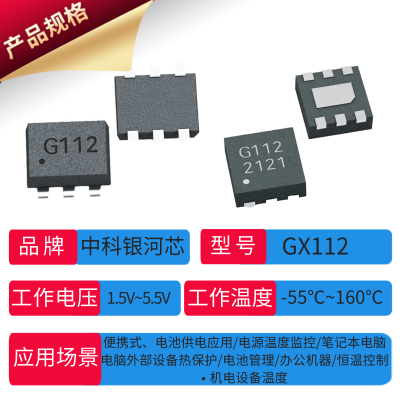

型号GX112 | 传感器类型数字温度传感器 |
测温范围-50~150℃ | 精度-40~125℃内测温误差<±0.5℃ |
输出类型兼容SMBus和I2C接口 | 工作温度-40°C至+125°C℃ |

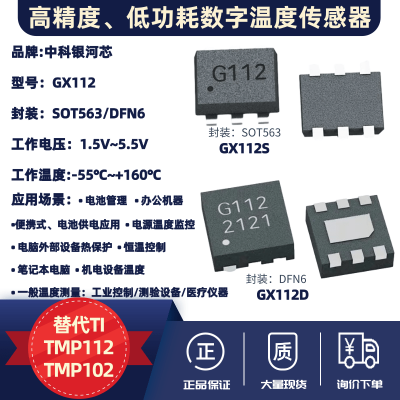

系列数字温度传感器 | 封装/外壳SOT563/DFN6 |
最小包装数3000 | 应用领域测量仪器 |
【可替代 TI TMP112/TMP102】兼容 SMBus 和 I2C 通信的***、低功耗数字温
产品说明:
GX112是一款***、低功耗、可替代NTC / PTC热敏电阻的数字温度传感器。GX112可提供≤1℃的温
度精度,并具有良好的温度线性度。集成在芯片内部的12位ADC分辨率低至0.0625°C。
GX112采用1.6mm×1.6mm的SOT563 / DFNWB封 装,兼容SMBus和I2C接口,在一条总线上***多可挂载
四个从机,并具有SMBus报警功能。GX112的额定工作电压范围为1.5V~5.5V,在整个工作范围内静态电
流为10?A(测温频率4Hz时)。GX112可用于通信、计算机、消费类电子、环境、工业和仪器仪表应用中的温度测量。GX112的正常工作温度范围为-40°C至+125°C。GX112可提供扩展测温模式,将测温范围扩展为-55℃至+160℃。
芯片特征:
中科银河芯GX112 可替代 TI TMP112/TMP102
? 测温范围:-50~150℃;
? 测温精度:-40~125℃内测温误差<±0.5℃;
? 测温分辨率:0.0625℃;当测温范围小于128℃时,输出12bits二进制码;当测温范围大于等于128℃时,输出13bits二进制码。
? 测温时间:One-Shot 26ms(typical)。该值不是定值,会随着电源电压和温度改变。
? 电流功耗:4Hz连续测温时,平均电流<10μA;关断时电流<1μA。
? 电源电压:1.4~5.5V;
? 电流功耗:4Hz连续测温时,平均电流<10μA;关断时电流<1μA。
功能优势:
? 通过对芯片内部的配置寄存器写不同的值,可将GX112配置为多种不同工作模式。
? 连续转换模式:此模式下,GX112将以一定的速率持续地转换温度,GX112支持0.25Hz、1Hz、4Hz和8Hz的测温速率选择。测温速率越高,测温时的平均功耗越大。
? 扩展模式:若需使用GX112测量高于128℃的温度,则需将GX112配置为扩展模式,此时GX112输出13bits有效位数来表示温度。若此时仍使用正常模式测温,则温度输出均为7FF。
? 关断模式:此模式下,GX112仅保持通信接口的正常工作,内部其他电路全部关断,从而将电流功耗降至0.5μA(Typical)。该模式便于在不使用芯片时程度地降低功耗。
? 单次转换模式:即One Shot模式。若需开启该模式,须先将GX112配置为关断模式。当One Shot结束后,GX112将重新返回至关断模式。通过将芯片持续地配置为该模式,可使GX112以更快的测温速率工作,每秒可转换30余次。
? GX112拥有报警功能,报警信号通过芯片的alert引脚输出,以供外部使用。GX112的报警模式分为两种,适用于不同的场景。
特殊通信功能:
? GX112用于一些针对于通信的功能;
? SMBus alert:总线多个不同地址位的GX112,主机可通过发送命令甄别哪个alert引脚被***(即产生过温状态),被***引脚的GX112会返回其地址。若此时多个GX112的alert引脚同时被***,则地址位较小的GX112将优先返回其地址。
? 高速模式:允许总线以超过400kHz的速率进行通信,上限通信速率为2.85MHz(Datasheet)。
? 全局响应复位:该命令可将GX112中的所有内部寄存器均复位为默认值。
? 超时功能:若SCL在一次通信的开始和结束之间保持超过30ms的低电平,则GX112会复位其串行接口。为避免***该功能,通信速率须高于1kHz。
GX112在额定电压下的测温误差曲线
由上图可清楚的看出GX112误差曲线非常集中,精度范围基本在0.2%左右,稳定性高、其***性能、小尺寸体积,以及量身定制的通信功能可谓是***贴合当前通信需求的一款爆品,切实的为***电子设备、服务器、数据中心等板级测温场景带来更有价值的解决方案,它还可用于消费类电子、环境、工业和仪器仪表中用来监测设备或环境温度的变化趋势,为硬件工程师提供了更简洁的电路设计,使数据读取更方便快捷,带来了更多的选型方案。
应用场景:
?便携式、电池供电应用
? 电源温度监控
? 电脑外部设备热保护
? 笔记本电脑
? 电池管理
? 办公机器
? 恒温控制
? 机电设备温度
? 一般温度测量:
– 工业控制
– 测验设备
– 医疗仪器
